一、產品簡介

　　SF6氣體微水密度綜合監測裝置是利用先進的檢測技術、控制技術、通信技術和多年來對封閉式組合電器的研究而成功開發的一種SF6氣體微水密度綜合在線監測裝置，該產品外觀小巧、設計合理，功能齊全，工藝先進。主要用于各種電壓等級的SF6開關的SF6氣體實時濕度、實時壓力、相對濕度、密度和濕度的綜合在線監測，該裝置尤其適用于SF6封閉式組合電器GIS設備，以滿足電力配網自動化和設備狀態檢修的需要。

　　二、用途

　　本產品主要用于各種電壓等級的SF6電氣設備的SF6氣體實時濕度、實時壓力、相對濕度、密度和溫度的綜合在線檢測，數據及報警信號的遠傳,以滿足電力配網自動化和設備狀態檢修的需要。本產品適合于供電部門、安裝檢修單位和電力試驗研究所使用,同時也適合SF6高壓開關廠作為SF6電器設備及產品的配套儀器，從而提高了整體產品的檔次。

　　三、特點

　　(1)該產品具有測量精度高,測量范圍寬,系統穩定等特點。

　　(2)具有準確度高,測量可靠等特點。

　　(3)監測安裝方便,成本較低.

　　(4)具有外觀美觀、設計合理、氣室容量大、耐壓強、密封性好、功能齊全等優點。

　　四、主要技術指標

　　1、濕度指標

　　測量范圍：50 ～ 1000 ppmv

　　工作壓力：-0.1 ～ 0.9 MPa

　　測量精度：≤ ±1%

　　報警門限：300 ppmv(或根據需要設定)

　　2、密度指標

　　測量范圍：-0.1～0.9MPa

　　測量精度：±1%

　　報警門限：0.45 MPa(或根據需要設定)

　　閉鎖門限：0.40 MPa(或根據需要設定)

　　3、其它指標、功能

　　顯示方式：4位晶體管顯示或OLED大屏幕顯示(192X64 dot)

　　通訊接口：RS-485

　　通訊速率：9600 bps(或根據需要設定)

　　電源電壓：AC 220V ±15%

　　工作環境：溫度：-25 ℃～+55 ℃;相對濕度：≤95%

　　五、接口與尺寸

　　設備接口：M20×1.5螺紋

　　氣體接口：M20×1.5螺紋

　　通訊接口：RS485或PROFIBUS總線

　　六、后臺計算機監測系統

　　系統硬件主要組成部分

　　2.1 SF6遠傳密度控制器

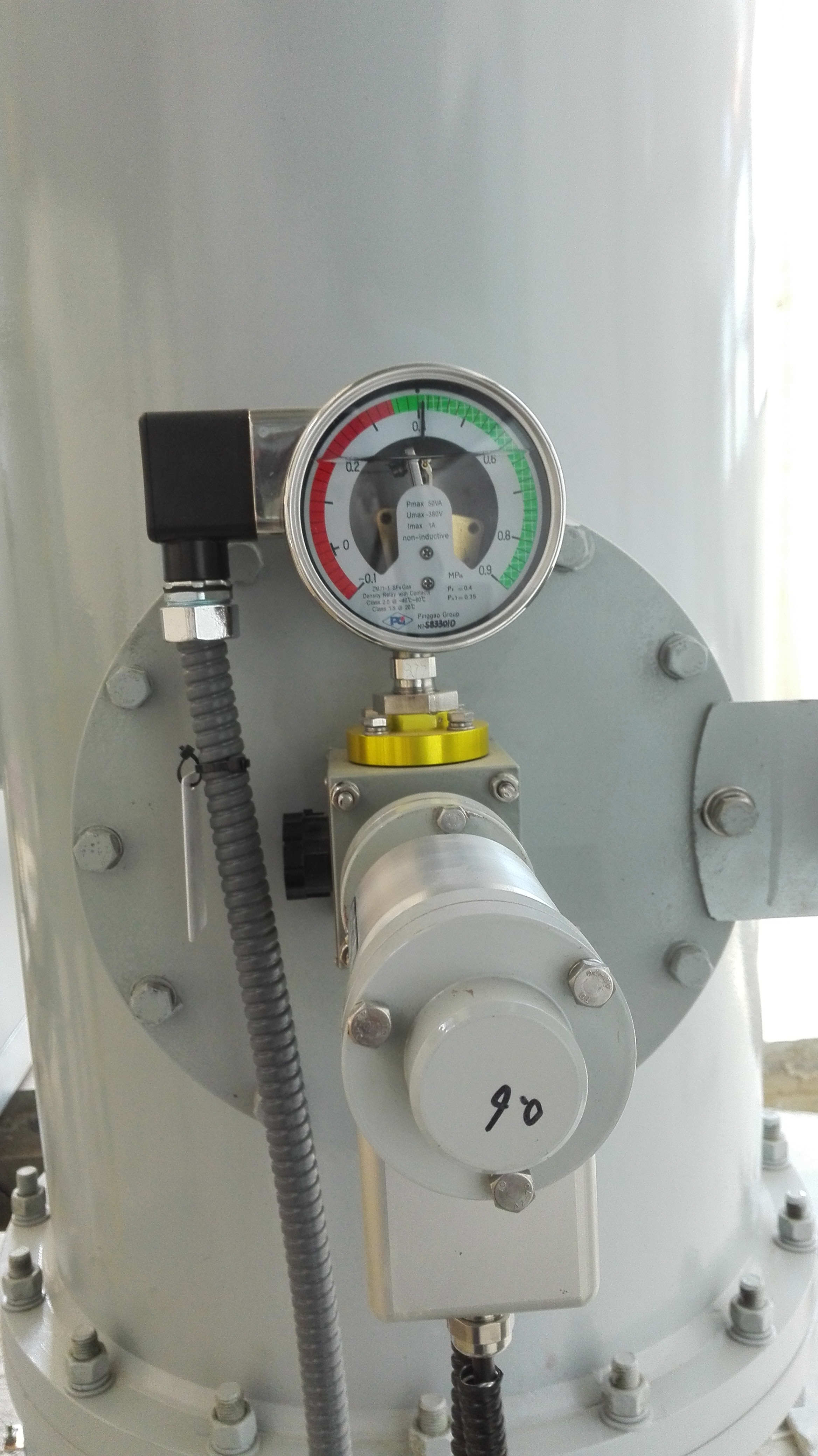

　　采用WIKA遠傳密度控制器，系統穩定，數據精確，外觀美觀。4-20毫安信號輸出，不銹鋼外殼，IP65防護等級，為全球SF6密度監測名牌產品。監測器具有良好的耐溫特性和長期穩定性，功耗低、遲滯誤差小、重復性好、體積小、重量輕。電氣連接采用接插件方式，裝配連接方便。

　　2.2 監控計算機

　　1) 監控計算機抗干擾性好，工作穩定可靠。

　　2) 監控計算機配置如下： CPU PIV 2.8G、內存1G、硬盤160G、聲卡、液晶顯示器、鍵盤、鼠標、輕騎兵音箱。

　　3) 監控計算機安裝于監控柜中，監控柜外形尺寸為750X600X1850，安裝在GIS變電站中控室中。

　　4) 配置1KVA不間斷UPS電源1臺，輸入DC220V，輸出AC220V，后備工作方式，交流停電狀況下為監控計算機提供工作電源。

　　3、監控系統軟件部分

　　系統軟件采用圖形化設計，各設備的監測量均能實時顯示，軟件結構清晰，查詢數據簡便快捷?，F(xiàn)在把軟件設計的主要界面及其功能介紹一下：

　　(1) 一次系統圖

　　變電站的一次設備都包含在一次系統圖中了，在一次系統圖中，可以察看設備的分合閘狀態，點擊某個設備圖標，便可進入該設備具體監測信息的主畫面。

　　(2)各設備狀態監測主畫面

　　實時顯示該設備的所有監測量，并配有圖形和曲線，生動而形象的反映出所檢測設備的狀態信息。通過點擊相應按鈕可以查看歷史信息，查詢方式靈活，數據形式有曲線和報表兩種。

　　(3)曲線記錄及查詢功能

　　緩變量的歷史曲線能夠形象的描繪出設備長時間的運行狀態，并為檢修提供參考依據，系統能繪制SF6氣體密度歷史變化曲線的參數。根據SF6氣體密度的歷史趨勢，系統根據氣體變化情況，給出專家分析意見。

　　(4)實時報警與歷史報警畫面

　　系統給出各特征量的額定值，上限值、下限值、超上限值、超下限值等各種參數，在監測過程中數值超限將會給出報警信息，同時發出聲音報警信號，所有報警具有自動恢復功能，但當出現恢復不了的報警信號后，只要巡檢人員不確認，將一直有效并以紅色顯示。

　　(5)各參數額定值輸入畫面

　　為給系統分析提供參考數據，因此設計了各參數的額定值輸入界面。系統將檢測結果和額定參數相比較，對設備的運行狀態做出分析判斷。

　　(6)當前信息畫面

　　系統根據不同類型的操作，可將特征量參數集中報表顯示，如有需要，還可將報表通過打印機打印出來。
